पूरी उत्पादन लाइन भरने की मशीन

फिलिंग स्क्रू कैप लेबलिंग उत्पादन लाइन:

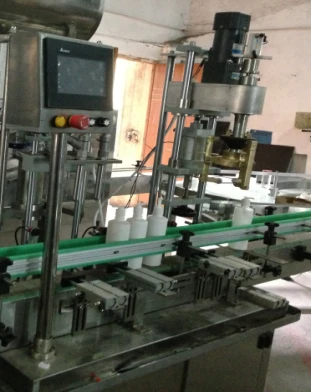

विवरण मशीन चित्र:

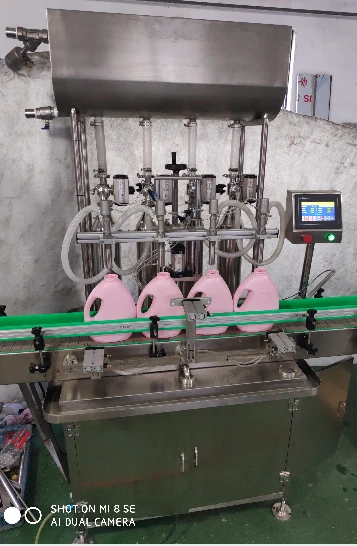

4- हेड सर्वो फिलिंग मशीन

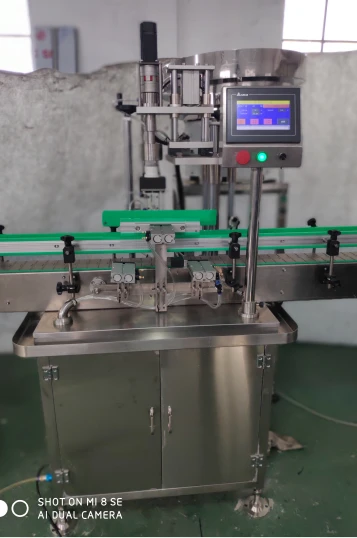

एकल सिर कैपिंग मशीन

(उपरोक्त चित्र केवल संदर्भ के लिए हैं, अनुकूलित बोतल के अधीन)

मुख्य तकनीकी पैरामीटर:

भरने वाले सिर की संख्या: 4

भरने की सीमा: 2000-5000 ml

भरने की गति: 300-600 बोतलें / घंटा के बारे में

(304 पंप बॉडी वॉल्यूम 5 एल है)

संपीड़ित हवा का दबाव: 10-15 एमपीए के बारे में

बिजली की आपूर्ति: 380V

बिजली की खपत: लगभग 4kw

वजन: लगभग 1000 किग्रा

मशीन का आकार: लगभग 1100 * 1000 * 2000 मिमी (l * w * h)

प्रदर्शन की विशेषताएं:

सर्वो मोटर सिस्टम का उपयोग फिलिंग को लागू करने के लिए वॉल्यूमेट्रिक स्टेनलेस स्टील पंप के लिए किया जाता है, उच्च परिशुद्धता और बड़ी रेंज के साथ खुराक समायोजन .

उच्च स्तरीय तरल भंडारण टैंक, स्वचालित खिला, आसान सफाई और पूरी मशीन की कीटाणुशोधन .

भरने के बिना बोतल का अभाव, स्वचालित गिनती समारोह, कम चिपचिपापन तरल के उच्च तापमान भरने के लिए उपयुक्त .

फिलिंग मशीन और सामग्री के संपर्क में स्टेनलेस स्टील 304 है, और भरने की मशीन ऑपरेशन और माप को समायोजित करने के लिए सिस्टम की प्रतीक्षा करें .

पूरी मशीन को GMP आवश्यकताओं . के अनुसार डिज़ाइन किया गया है

1, मुख्य तकनीकी पैरामीटर:

उपयुक्त बोतल विनिर्देश: 2000-5000 एमएल, उपयुक्त कवर विनिर्देश: 30 मिमी -60 मिमी

बिजली की आपूर्ति: 220 वी, 50 हर्ट्ज, बिजली की खपत: लगभग 2 किलोवाट

वजन: लगभग 460 किग्रा

मशीन का आकार: 1000 × 800 × 1900 (l mm * w * h)

उत्पादन क्षमता: 300-600 बोतलें / घंटा (कैप आकार और सामग्री के आधार पर)

2, प्रदर्शन विशेषताएँ:

यह लचीले मॉड्यूल संयोजन डिजाइन की नई अवधारणा को अपनाता है, जो विभिन्न बोतलों और कैप के रोटेशन के लिए उपयुक्त है .

अलग -अलग कवर और पंजे को सामान को बदलने की आवश्यकता नहीं है, उन्हें केवल सरल समायोजन . की आवश्यकता है

स्वचालित कैपिंग . इसे संचालित करना और बनाए रखना आसान है .}

पावल टाइप स्क्रू कैप, बड़ी और छोटी बोतलों को स्वतंत्र रूप से समायोजित किया जा सकता है ताकि कसने और टोपी को नुकसान पहुंचाया जा सके .

पूरी मशीन को GMP आवश्यकताओं . के अनुसार डिज़ाइन किया गया है

भरने और कैपिंग मशीन के मुख्य यांत्रिक और विद्युत उपकरण

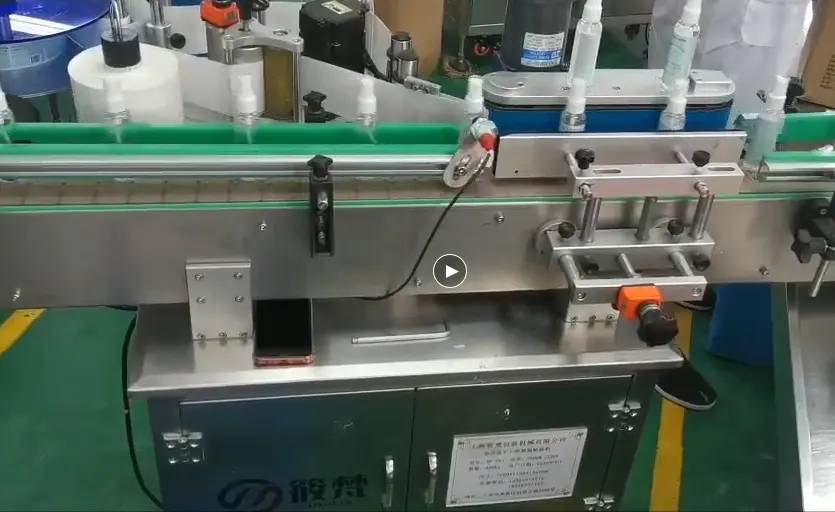

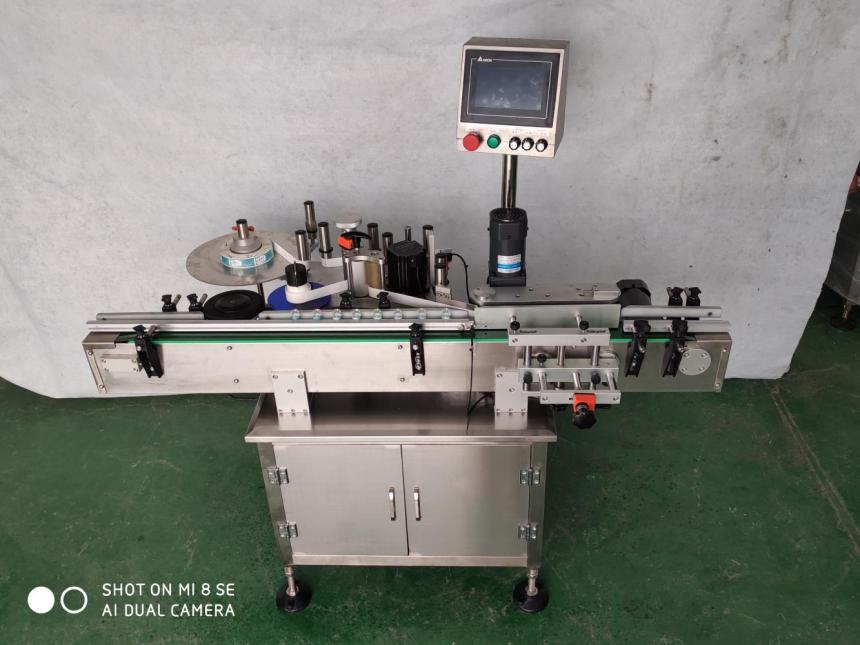

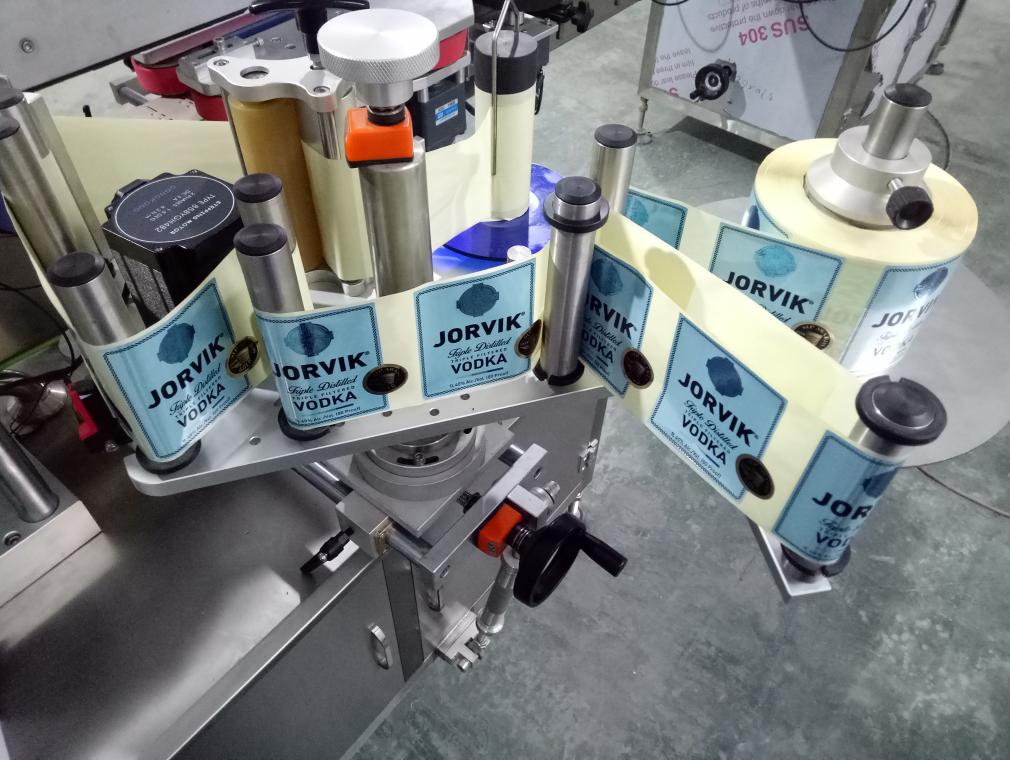

सेल्फ चिपकने वाला गोल बोतल सिंगल लेबल लेबलिंग मशीन

(उपरोक्त चित्र केवल संदर्भ के लिए हैं, वास्तविक उत्पादन मॉडल के अधीन!)

मुख्य तकनीकी पैरामीटर:

लेबल रील कोर का आंतरिक व्यास: 76 मिमी

लेबल रील का अधिकतम बाहरी व्यास: 300 मिमी

लेबल लंबाई: 40-20 मिमी

लेबल ऊंचाई: 50-120 मिमी

लेबलिंग सटीकता: ± 1 मिमी

उत्पादन क्षमता: 300-1000 बोतलें / घंटे बिजली की आपूर्ति: 220 V, 50 हर्ट्ज

पावर: 2500W मशीन वजन: 650 किग्रा

मशीन आयाम: 2000 × 1500 × 1600 (मिमी)

मुख्य विशेषताएं:

(1) मशीन का व्यापक रूप से चिकित्सा, रासायनिक उद्योग, भोजन, दैनिक रासायनिक उद्योग, आदि . में उपयोग किया जाता है

(२) डिज़ाइन के मुख्य भाग ने आयातित मशीन लेबल ट्रांसमिशन मोड को अवशोषित किया, सामान्य घरेलू लेबल अस्थिर कारकों को हल किया .

(3) मशीन का उपयोग एकल मशीन संचालन और वायरिंग उत्पादन लाइन के लिए किया जा सकता है . एक लेबलिंग मशीन कई उत्पादन लाइनों की लेबलिंग आवश्यकताओं को पूरा कर सकती है .

(४) यह उपकरण सिलेंडर सेल्फ-एडेसिव लेबलिंग मशीन {{२}} की आवश्यकताओं को पूरा कर सकता है

मुख्य विन्यास:

टिप्पणी:

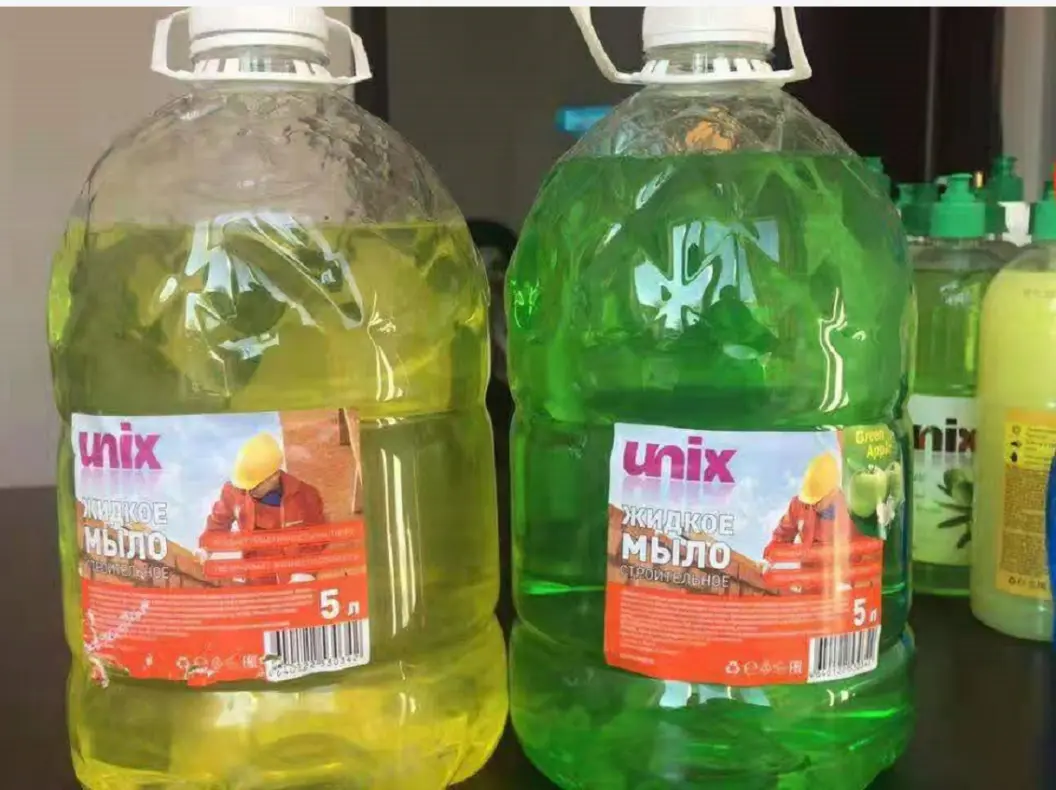

पहले चित्र का नमूना इसके नीचे . के नीचे के रूप में

दूसरी तस्वीर व्याख्या

(हैंडल को पीछे रखें और इसे मैन्युअल रूप से कवर करें . नोजल में थोड़ा थ्रेड दांत हैं .

यदि एक हैंडल को बाहर की तरफ झुकाया जाता है, यदि दिशा अनिश्चित है, तो स्लीव को खराब होने पर हैंडल आसानी से क्षतिग्रस्त हो जाएगा, इसलिए इसे मैन्युअल रूप से घुमाने की सिफारिश की जाती है

यदि इस बोतल का आउटपुट अधिक है, अगर इसे स्वचालित होने की आवश्यकता है, तो इसे . को घुमाने के लिए एक अलग कैपिंग मशीन जोड़ने की सिफारिश की जाती है

यदि आउटपुट कम है, तो मैनुअल कताई की सिफारिश की जाती है, लेकिन अन्य चरण अन्य बोतल मशीनों के समान हो सकते हैं .
